سیستم توزیع یکنواخت کلینکر در ورودی گریت کولر

سیستم توزیع ورودی کلینکر (KIDS) یا Clinker Inlet Distribution System در گریت کولرها یک موفقیت بزرگ از نقطه نظر مکانیکی و فرآیندی است. صرفه جویی گرمایی از 20 تا 100 کیلو کالری بر کیلوگرم بسته به کارایی گریت کولر فعلی که این سیستم بر روی آن نصب میشود قابل دستیابی است.

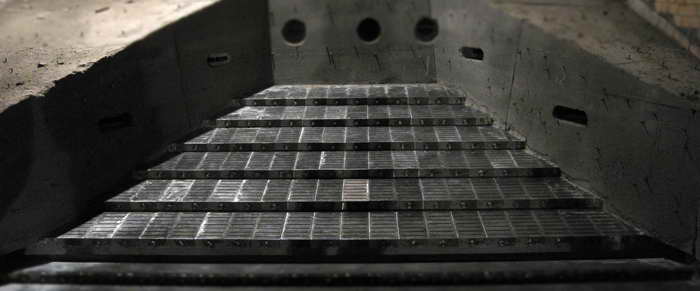

 KIDS شرکت IKN کلینکر را بصورت یکنواخت روی پهنه گریت توزیع کرده و در همین حال بستر کلینکر را با بالا بردن گرد کلینکر به سطح بستر برای گذر آسان هوا تنظیم میکند. شیارهای مایل نازلهای Coanda جریان هوای افقی سریع ایجاد میکند که در لایه پایینی بستر کلینکر فشار ایجاد میکند. جریانهای هوایی وقتی با ذرات کلینکر برخورد میکنند به صورت عمودی انحراف پیدا کرده و به صورت یکنواخت در بستر کلینکر نفوذ میکند.

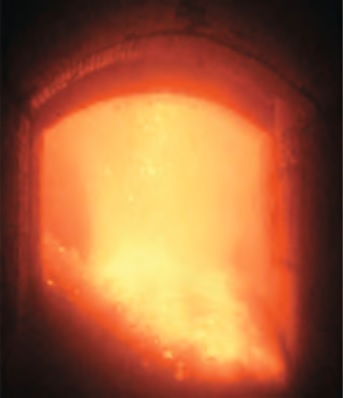

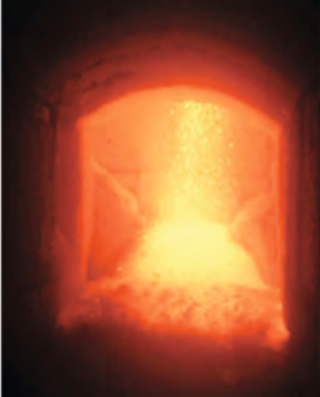

BeforeKIDSinstallation      AfterKIDSinstallation
ورودی کولر قبل از نصب KIDS   ورودی کولر بعد از نصب KIDS



 مهمترین ویژگیهای سیستم KIDS شرکت IKN به شرح ذیل میباشد:

  • توزیع یکنواخت کلینکر روی پهنای گریت.
  • انتقال بهبود یافته ذرات ریز به سطح بستر
  • خنک شدن سریع بستر پایینی کلینکر
  • دمای پایینتر کلینکر خروجی
  • نیاز به نگهداری کمتر گریت
  • برگشت گرمایی بهتر
  • صرفه جویی الکتریکی به خاطر کاهش هوای خنک کننده
  • عملیات پایدارتر کوره و گریت کولر

کارایی KIDS

کاهش تضمین شده تلفات در گریت کولر منجر به بهبود قابل توجهی در مصرف سوخت کوره میگردد. جدول زیر بهبودهای حاصل شده در پی نصب سیستم KIDS شرکت IKN در کولر فولر سه مرحله ای 3900 تن بر روز یک مشتری را نشان میدهد:





قبل

بعد

تغییر(%)

   حجم ویژه هوای خنک کننده در گریت کولر(Nm³/kg)
2.23 1.91 -14.3
   حجم ویژه هوای تهویه در گریت کولر(Nm³/kg)
1.31 1.05 -19.8
   دمای کلینکر در خروجی گریت کولر(° C)
163 111 -31.9
   بازگشت گرمای گریت کولر(%)
67.3 76.4 13.5
   برق مورد نیاز(kWh/t)
11.9 5.85 -50.8
   مصرف گرمایی (kcal/kg)
902 839 -7
